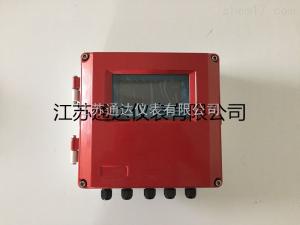

TD-FS2800 山東供應在線明渠流量計

山東供應在線明渠流量計廠家主要技術指標

應用范圍：

可以測量所有河流及渠道可以是矩形、梯形或涵洞或自定義型渠道河道流速流量。

主機：

供電電源AC220V/DC12V、±20%

溫度：-20℃—50℃

濕度：小于90%

流速傳感器：

溫度：-10℃—60℃

zui高耐壓（包括輸出信號線接頭）：水下800米。

流速測量性能：

起點流速0.02米/秒，zui大流速≤5m/s，大于5m/s要定貨可以到10米。

測量精度：±1%±2mm/s

山東供應在線明渠流量計廠家

流量計和電磁流量計要求。

估算渠道流量和抬高水位

對于新建單位可通過工藝流程計算渠道流量與擬安裝位置，再選定儀表規格。對于老企業添置儀表要估計既有渠道流量和確認儀表上游允許升高水位;即確定流量儀表規格和流量范圍，要取決于渠道峰流量和允許升高水位兩個因素。

(1)估計峰流量

通常有投浮子法和日排放量估算法兩種方法。

1) 投浮子法 既有明渠可采用投浮子法測定和估算流量。選定在zui大流量時，兩人距離L(20~50m)立于直渠道旁，上游一人投放浮子(一般是木制圓片)，下游一人在投放木片的瞬間啟動計時，當浮子到達時停止計時，得時間t，求出渠道表面流速υ m/s(υ=L/t) 。再測出渠道流通截面積Am2，便可從式(5)估算流量Q 式中 K---------修正系數，因表面流速大于平均流速，一般取0.84~0.90.

2)從日排放量Qd估算峰流量Qp 在沒有條件用投浮子法或新建系統，可采用實際(或設計)的排放量來估計峰流量，估算公式如式(6)或(7)式中 Ku------不均勻系數，如為均勻連續排放，可取1.1~1.2;

H -------每天集中排放累計小時數，如為不均勻連續排放，則按集中排放小時計算。

TD-FS2800 面板及功能鍵

按鍵功能

0~9數字鍵：輸入數字

‘.’鍵：1，切換輸入數字的正負號。2，輸入小數點。

‘<’鍵：在輸入數字時刪除左邊的字符。

‘^’鍵：向左或者向上移動游標。

‘v’鍵：向下或者向右移動游標。

‘MENU’鍵：1，從監視頁面進入主菜單。2，放棄輸入過的參數并返回上一級菜單。

‘ENT’鍵：1，從監視頁面進入主菜單。2，從主菜單進入次級菜單。3，確認保存用戶輸入的內容。

• 使用注意事項及維護

• 本產品為高精度測速、測流產品。尤其是傳感器，它是水聲型多普勒傳感器，要避免碰撞或高處跌落,雜物過多場合需定期清除雜物，以免影響測量。
• 河流、渠道內雜物較多時，為能準確測量流速，要將流速傳感器隱蔽安裝（如安裝在格柵下或保護井內）。因該傳感器具有向下游遠處發射測速功能，所以這種安裝不會影響測量精度，而且能保證長期可靠運行。
• 現場如用太陽能供電，zui好提供當地zui長“陰天”的氣象資料，以便確定太陽能功率。
