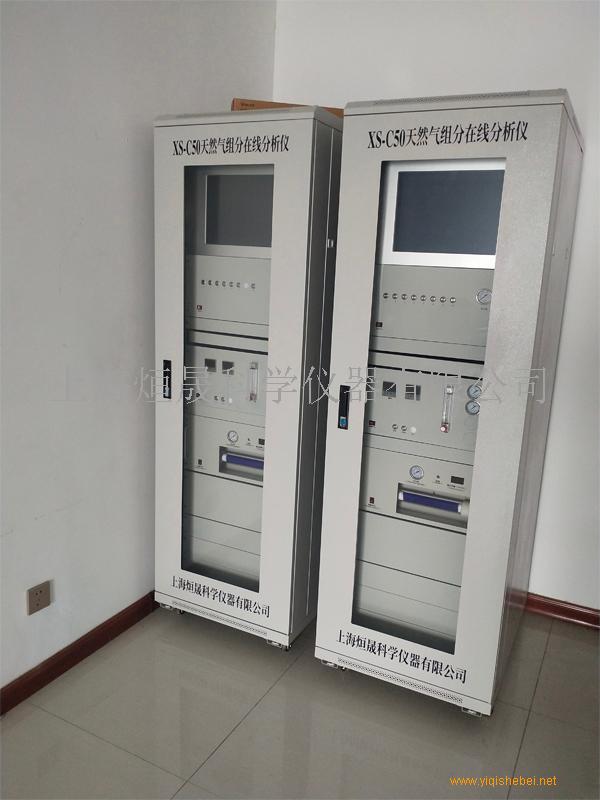

XS-C50天然氣組分在線分析儀---天燃氣分析應用

產地類別：國產

產品用途：天然氣組分檢測

外形尺寸：600mm×1800mm×800mmMM

凈重：160KG

XS-C50天然氣組分在線分析儀---天燃氣分析應用

前言

根據國內氣體工業的快速發展，隨著我國勞動力成本的連年不斷攀升以及化工企業特殊環境（有毒、污染、危險）的影響，利用在線自動檢測系統是化工企業提高分析時效性、減小人工操作誤差、提高分析準確度、降低員工勞動強度、提高自動化水平，不可缺少的主要工具。上海烜晟科學儀器有限公司根據氣體生產廠家及化工企業生產工藝中氣體的檢測要求，研發了XS-C50型氣體在線自動檢測系統。廣泛應用于石油化工、礦井氣體、冶煉、焦化、合成氣、煤氣、天然氣、液化氣、有毒氣體檢測（如硫化氫、六氟化硫、二氧化硫）等眾多領域。

工作原理:
   XS-C50型在線檢測系統 是通過敷設管道把被測氣體由抽氣泵抽至氣相色譜儀進行檢測。檢測結果由分析工作軟件進行處理，整個過程都在微機控制下進行，自動化程度高。開啟系統,先由采樣泵抽取管道內氣體形成負壓，即被測氣體外部的壓力大于管道內的壓力，使被測氣體吸入管道，到達電磁閥前并處于等待檢測狀態。接通某一路管道的電磁閥， 該路管道內的氣體被送入色譜儀進行分析。分析結果由分析工作軟件進行處理， 形成譜圖和分析結果， 分別在屏幕和打印機上表現出來，完成某一路氣體的檢測分析過程。在需要多路檢測的時候，由微機按照用戶設定的檢測順序和檢測次數自動循環進行， 無需人工干涉， 可實現24小時連續在線檢測與分析，所有分析數據均可保留。以便工作人員對數據的再利用。

產品簡介

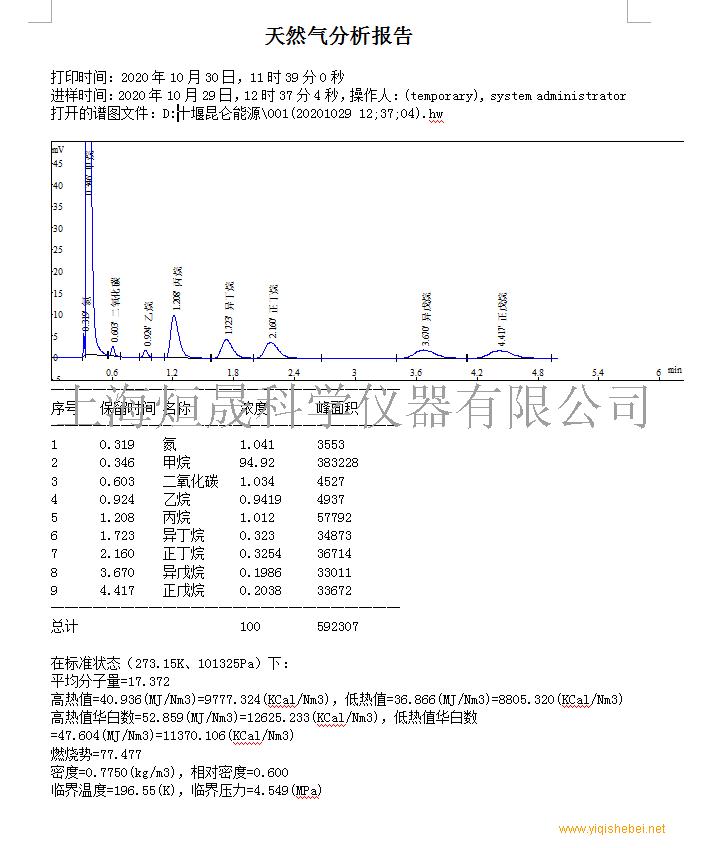

隨著我國燃氣事業飛速發展，在西氣東輸國策指引下，我司積極開發燃氣領域應用配套設備?，F已相繼開發出液化氣中摻混二甲醚、甲醇、甲縮醛、氮氣、二氧化碳等氣體檢測儀器，依十三五規劃，煤改氣政策全面實施，我司又研制出燃氣熱值分析儀，可實現對各種燃氣中氧、氮、甲烷、乙烷、二氧化碳、丙烷、異丁烷、正丁烷、正戊烷、異戊烷烴類成份的一次進樣全分析。利用熱值工作軟件自動計算出被檢測氣組分含量、高熱值、低熱值、密度、相對密度、華白數、燃燒勢等自動生成報表的一種專用儀器。

儀器特點：

● 15寸工業平板電腦，顯示內容豐富直觀，

● 整套系統采用Windows系統，操作簡便易學。，總線控制平臺可模塊化擴展色譜系統；

● 全新數字設計，高集成電子電路,具有優良的可靠性及抗干擾能力；

● 完善的溫度過熱保護及鉑電阻開路、短路報警功能，保證溫度不失控；

● 斷氣、漏氣保護系統，避免儀器因斷氣造成儀器損壞；

● 整套系統由氣源、氣相色譜儀、在線控制器、工作軟件、電腦于一體大型在線檢測系統。

● 立體式加熱，受熱更均勻，溫度梯度??；

● 雙通道數據采集卡，滿足不同用戶需要，預留擴展空間；

● 5路溫度控制，4路外部事件控制，雙系統同時工作；

● 8個監測點可手動進樣和自動進樣相結合；滿足不同用戶需要；

● 可查看0℃、15℃、20℃三種標準狀態檢查結果；

● 根據用戶不同需求， 檢測器數目最多可安裝3個，并可安裝甲烷轉化爐；

● 該機具有氣體流量顯示，觀測直觀方便；

● 該機具有標氣自動標定，或周期標定

● 雙通道熱值工作軟件，自動計算出被檢測氣組分含量、高熱值、低熱值、密度、相對密度、華白數、燃燒勢、氣化率等；

● 該機為氣體行業專用機型，根據用戶不同需求安裝六通閥、八通閥、十通閥、十二通閥；

● 內置自動取樣泵、電動進樣閥，提高檢測結果重復性；

● 無限制數據庫，可對歷史數據進行分析比較。

● 用標準Modbus RTU 傳輸協議可將分析結果接入DCS（集散控制系統）

● 通過管線可遠距離采樣，實現在線分析；

參數說明

儀器型號： XS-C50天然氣在線熱值檢測系統

防爆等級： ExdeibmbpzⅡCT4GC/ExdIIBT4Gb

使用類型： 手動操作和自動操作任選

量程范圍:  0-100%

分 辨 率： 0.001%

控溫范圍： 室溫上7℃~450℃（增量0.1℃）

控溫精度： ≤0.01℃

檢測誤差： ≤±0.1 % F.S

定性誤差： ≤0.02min

預熱時間： ≤30min

分析周期： 約7min

取 樣 泵： 負壓時需采樣泵，正壓0.2MPA以上不需采樣泵

進 樣 閥： 電動進樣閥

含量計算： 有（體積百分比）

熱值計算： 有（單位：Kcal或大卡）

樣氣壓力： 有氣泵：-0.05 ～ 0.25 Mpa

進氣要求： 無塵、無水、無油

流量要求： ≤5000mL / min

工作環境： -10℃-60℃：濕度：10%-85%

進 樣 口： 6mm不銹鋼卡套接口

測量對象： 天然氣中各組分含量

供電電源： 220VAC±10%

外形尺寸： 600mm×1800mm×800mm （寬*高*深）

重    量： 約160 kg

參考標準:

GB/T 11062-2020天然氣發熱量、密度、平均密度和沃泊指數的計算方法

GB/T 13610-2020天然氣的組成分析氣相色譜法

檢測器技術參數：

氫火焰離子化檢測器（FID）

       ● 檢測限：Mt≤3×10-12g/s （正十六烷-異辛烷溶液）；

       ● 基線噪音：≤0.02mv

       ● 基線漂移：≤0.15mv/h

       ● 線性范圍： ≥107

       ● 最高使用溫度：≤400℃

熱導檢測器（TCD）

       ● 靈敏度：S≥3500mV?ml/mg

       ● 基線噪聲：≤0.02mv

       ● 基線漂移：≤0.15mv/h

       ● 線性范圍：≥105

     ● 最高使用溫度：≤400℃

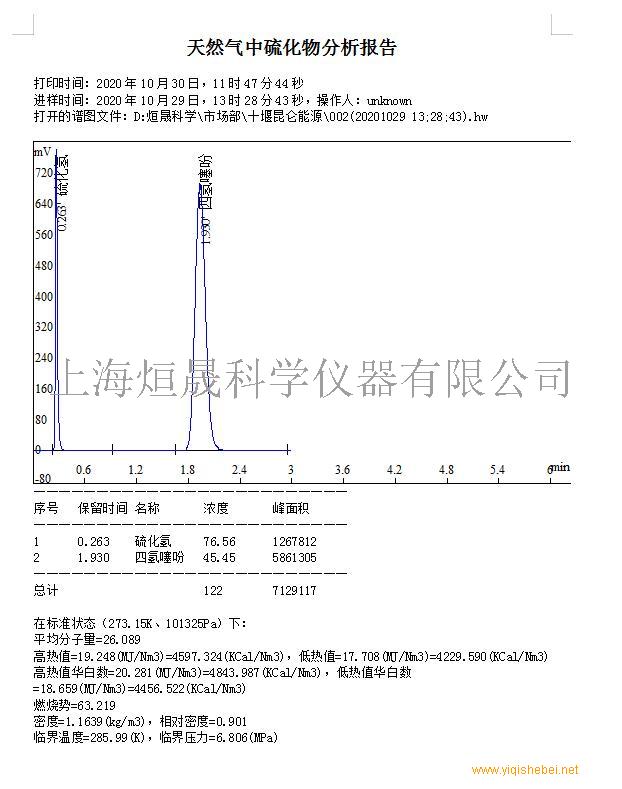

火焰光度檢測器(FPD)

       ● 檢測限：(S)≤5×10-13g/s；(P)≤1×10-13g/s （甲基對硫磷-無水乙醇溶液）

       ● 基線噪聲：≤0.03mV

       ● 基線漂移：≤0.2mV/h

       ● 線性范圍：≥103（S） 102（P）

應用領域：

LNG CNG加氣站、油田氣、煤層氣、礦井氣、頁巖氣、燃氣管道運輸公司、燃氣運輸公司、燃氣儲備站、煤改氣企業、LNG點供、燃氣具生產企業、石油煉化、焦化廠、冶煉廠和供氣站等眾多行業。
