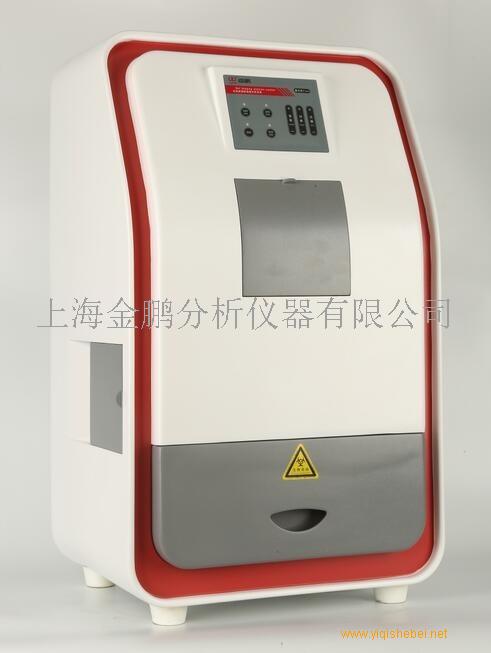

凝膠成像分析系統

產地類別：國產

產品用途：分析

下面上海金鵬分析儀器有限公司為大家簡單介紹一下關于凝膠成像分析系統CCD的原理介紹：

    每個公司生產的凝膠成像系統從結構上看都是差不多的，都可以用于DNA/RNA/蛋白質等凝膠電泳不同染色（如EB、考馬氏亮藍、銀染）等非化學發光成像檢測分析，主要區分看凝膠成像的靈敏度與分辯率，要想拍出的圖像質量好主要是取決于CCD的尺寸、像素，還有成像的一個軟件功能。

以下是關于CCD的介紹：

一：CCD是Charge Coupled Device(電荷耦合器件)的縮寫,它是一種半導體成像器件,因而具有靈敏度高、抗強光、畸變小、體積小、壽命長、抗震動等優點。

（1）CCD尺寸與圖像質量

CCD尺寸是影響其成像表現力的一個硬指標，是指CCD對角線的長度，也即是說，CCD的尺寸決定了指感光器件的面積大小。感光器件的面積越大，也即CCD/CMOS面積越大，捕獲的光子越多，感光性能越好，信噪比越低。在相同像素的情況下，CCD的面積越大，單個感光單元的面積也就越大，其信噪比和感光能力也就越強，成像質量就越好。相反，單個感光單元的面積越小，其信噪比和感光能力也就越弱，成像的質量就會偏差。

（2） CCD的像素

通常描述攝像頭性能的時候都會用多少像素來表示,像素通俗地理解就是構成圖像的基礎材料,法國有個畫派叫點彩派,是在畫布上點出幾百萬個很小的油彩色點的方法來組成畫的,當你站在一定距離看點彩派的油畫時,這些色點混合起來形成一幅無縫的畫;數字圖像與點畫派的原理是一樣的,只不過代替小畫點的是一個個稱為像素(pixel)的顏色小方塊。

像素高低與尺寸大小沒有優良關系，一般直觀想法認為CCD的像素越高，所需空間應該越多，相對的CCD的面積尺寸應該越大！對照現在的生產技術來說，這個觀念是對，也是不對。事實上，像素面積大小與線路布局精細度才是影響CCD尺寸的關鍵因素；也就是說，當制成技術越精密，線路所需占得的空間就越小，相對像素面積固定下，可以靠得更緊密，也就可以達到進一步縮小面積的目的，所以說在像素面積一定的情況下，線路布局越緊密，像素越高，CCD尺寸越大，成像質量也就越好。

二 ：CCD結構分解 上層為增光鏡頭 中層為分色濾色片 下層為感光層

**層“增光鏡頭”

我們知道，數碼相機成像的關鍵是在于其感光層，為了擴展CCD的采光率，必須擴展單一像素的受光面積。但是提高采光率的辦法也容易使畫質下降。這一層“微型鏡頭”就等于在感光層前面加上一副眼鏡。因此感光面積不再因為傳感器的開口面積而決定，而改由微型鏡片的表面積來決定。

二層是“分色濾色片”

CCD的二層是“分色濾色片”，目前有兩種分色方式，一是RGB原色分色法，另一個則是CMYK補色分色法這兩種方法各有優缺點。首先，我們先了解一下兩種分色法的概念，RGB即三原色分色法，幾乎所有人類眼鏡可以識別的顏色，都可以通過紅、綠和藍來組成，而RGB三個字母分別就是Red, Green和Blue，這說明RGB分色法是通過這三個通道的顏色調節而成。再說CMYK，這是由四個通道的顏色配合而成，他們分別是青（C）、洋紅(M)、黃(Y)、黑(K)。在印刷業中，CMYK更為適用，但其調節出來的顏色不及RGB的多。

原色CCD的優勢在于畫質銳利，色彩真實，但缺點則是噪聲問題。因此，大家可以注意，一般采用原色CCD的數碼相機，在ISO感光度上多半不會超過400。相對的，補色CCD多了一個Y黃色濾色器，在色彩的分辨上比較仔細，但卻犧牲了部分影像的分辨率，而在ISO值上，補色CCD可以容忍較高的感光度，一般都可設定在800以上

第三層：感光層

CCD的第三層是“感光片”，這層主要是負責將穿過濾色層的光源轉換成電子信號，并將信號傳送到影像處理芯片，將影像還原。

傳統的照相機膠卷尺寸為35mm，35mm為對角長度，35mm膠卷的感光面積為36 x 24mm。換算到數碼相機，對角長度約接近35mm的，CCD/CMOS尺寸越大。在單反數碼相機中，很多都擁有接近35mm的CCD/CMOS尺寸，例如尼康德D100，CCD/CMOS尺寸面積達到23.7 x 15.6，比起消費級數碼相機要大很多，而佳能的EOS-1Ds的CMOS尺寸為36 x 24mm，達到了35mm的面積，所以成像也相對較好。

以上就是上海金鵬分析儀器有限公司為大家整理總結關于凝膠成像分析系統CCD的原理介紹。

我們上海金鵬分析儀器有限公司是專業生產超微量分光光度計、超微量核酸蛋白測定儀、化學發光成像系統、凝膠成像分析系統、紫外分析儀、核酸蛋白檢測儀、紫外檢測儀、蛋白質分離純化系統、光化學反應儀、旋渦混合器、恒流泵、自動部分收集器等十幾個系列產品的廠家，歡迎大家前來訂購
